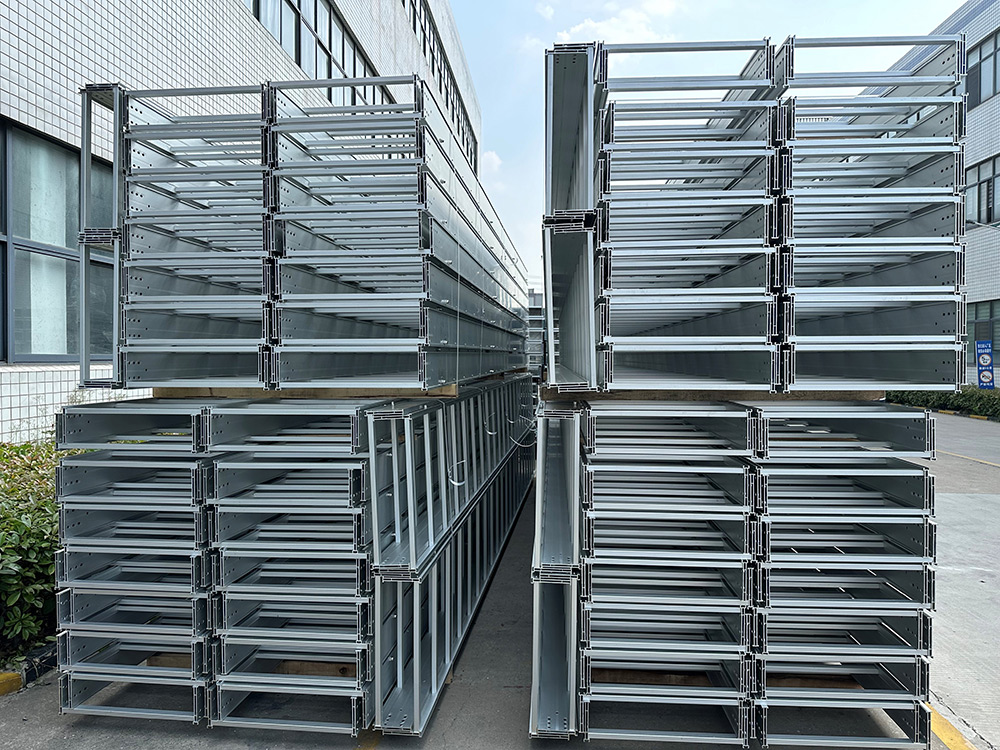

Kabelgoot leggen

1. De algemene lay-out van de kabelgoot moet de kortste afstand zijn, economisch en redelijk, veilig werken, en moet voldoen aan de eisen van bouwinstallatie, onderhoud en kabellegging.

2. De kabelgoot moet voldoende stijfheid en sterkte hebben om een ​​betrouwbare ondersteuning van de kabel te bieden.

3. Nadat de kabel is gelegd, mag de doorbuiging van de kabelgoot niet groter zijn dan 1/200 van de overspanning van de kabelgoot. Wanneer de overspanning van de kabelgoot >6000 mm bedraagt, mag de doorbuiging niet groter zijn dan 1/150 van de overspanning van de kabelgoot.

4. De kabelgoot moet zoveel mogelijk op gebouwen en constructies (zoals muren, kolommen, balken, vloerplaten, enz.) worden geïnstalleerd en nauw samenwerken met professionals in de civiele techniek.

5. Wanneer de kabelgoot samen met het procesleidingrek wordt geïnstalleerd, moet de kabelgoot aan één zijde van het leidingrek worden geplaatst.

6. Wanneer de kabelgoot parallel aan verschillende pijpleidingen wordt geïnstalleerd, moet de netto afstand aan de volgende eisen voldoen:

6.1 De kabelgoot mag niet kleiner zijn dan 400 mm wanneer deze parallel wordt geïnstalleerd met algemene procesleidingen (zoals persluchtleidingen, enz.). 6.2 Wanneer de kabelgoot parallel aan de corrosieve vloeistofleiding wordt geïnstalleerd, mag deze niet minder dan 500 mm zijn.

6.3 De kabelgoot mag niet parallel worden geïnstalleerd aan de pijpleiding die corrosieve vloeistof transporteert, of boven de pijpleiding die corrosief gas transporteert. Als dit niet kan worden vermeden, mag het niet minder zijn dan 500 mm. En er moeten anticorrosieve scheidingswanden worden gebruikt om ze te scheiden.

6.4 De kabelgoot wordt parallel aan de thermische leiding geïnstalleerd. Wanneer de thermische pijpleiding een isolatielaag heeft, mag deze niet minder dan 500 mm zijn, en als deze geen isolatielaag heeft, mag deze niet minder dan 1000 mm zijn.

6.5 De ​​kabelgoot mag niet parallel aan de thermische leiding worden geïnstalleerd. Als het niet kan worden vermeden om het parallel aan de thermische pijpleiding te installeren, mag de lengte niet minder zijn dan 1000 mm en moeten er tussendoor effectieve isolatiemaatregelen worden genomen.

7. Wanneer de kabelgoot verschillende pijpleidingen kruist, moet de netto afstand aan de volgende eisen voldoen:

7.1 Wanneer de kabelgoot de algemene procesleiding kruist, mag deze niet minder dan 300 mm zijn.

7.2 Wanneer de kabelgoot de bodem van de corrosieve vloeistofleiding of de bovenkant van de corrosieve gasleiding kruist, mag deze niet minder zijn dan 500 mm, en de kabelgoot moet op de kruising worden beschermd door een corrosiewerende afdekking, en de lengte van de afdekking mag niet minder zijn dan d+2000 mm (d is de buitendiameter van de pijpleiding).

7.3 Wanneer de kabelgoot de thermische pijpleiding kruist en de thermische pijpleiding een isolatielaag heeft, mag deze niet minder dan 500 mm zijn, en als deze geen isolatielaag heeft, mag deze niet minder dan 1000 mm zijn en moet de kabelgoot worden beschermd door een isolatieplaat (zoals asbestplaat) op de kruising, en de lengte van de isolatieplaat mag niet minder zijn dan d+2000 mm. (d is de buitendiameter van de thermische pijpleidingisolatielaag)

8. Wanneer de kabelgoot door de muur wordt geïnstalleerd, moet een afdichtingsapparaat worden gebruikt in overeenstemming met de omgevingsomstandigheden:

8.1 Wanneer de kabelgoot door de muur gaat van de normale omgeving naar de brand- en explosieveilige omgeving, moet een overeenkomstig afdichtingsapparaat op de muur worden geïnstalleerd.

8.2 Wanneer de kabelgoot van binnen naar buiten door de muur gaat, moeten aan de buitenkant van de muur regenbeschermingsmaatregelen worden genomen.

8.3 Wanneer de kabeldienbladwordt van binnen door de muur naar een hogere plek buiten aangelegd, de kabeldienbladmoet naar beneden worden gekanteld en over een geschikte afstand worden uitgeschoven voordat hij naar boven wordt geplaatst om te voorkomen dat regenwater langs de kabel de kamer in stroomtdienblad.

8.4 Wanneer de kabeldienbladpasseert de dilatatie- en zettingsvoeg, de kabeldienbladmoet worden losgekoppeld en de ontkoppelingsafstand moet ongeveer 100 mm zijn.

9. Bij twee sets kabelsdienblads worden op dezelfde balk geïnstalleerd, de netto afstand tussen de twee kabelsetsdienblads mag niet kleiner zijn dan 50 mm.

10. Wanneer de kabeldienbladVoor het leggen van kabels van 10 kV en hoger wordt de kabel in meerdere lagen geïnstalleerd, waarbij de afstand tussen de lagen over het algemeen niet minder dan 300 mm bedraagt.

2. Maak kennis met de basiselementen

Bij het regelen van dedienbladis het noodzakelijk om een ​​alomvattende vergelijking te maken op basis van de drie basisfactoren: bruikbaarheid, economische rationaliteit en technische haalbaarheid, anders is het onmogelijk om de beste oplossing te bepalen. Tegelijkertijd is de Henan Cable TstraalFactory herinnert eraan dat het ook noodzakelijk is om volledig te voldoen aan de eisen van het leggen van kabels, constructie en installatie en gemakkelijk onderhoud.

3. Legafstand

Henan Cable Tray Factory herinnert eraan dat wanneer dekabeldienbladhorizontaal wordt gelegd, mag de hoogte vanaf de grond niet minder zijn dan 2,5 meter. Bij verticale plaatsing dient ter bescherming een metalen afdekplaat te worden aangebracht op een positie lager dan 1,8 meter van de grond. Echter, als dekabeldienbladin een speciale elektrische ruimte wordt gelegd, is het niet nodig een beschermende afdekplaat te installeren. Bovendien herinnert Henan Cable Tray Factory eraan dat als de kabelgoot horizontaal op het man-en-paard-pad of op de mezzanine van de apparatuur moet worden gelegd en deze zich nog steeds onder de tweeënhalve meter bevindt, er ook enkele aardingsbeschermingsmaatregelen moeten worden genomen.

4. Corrosiebestendigheid

Als de kabelgoot,kabeldienbladen steunbeugel worden gebruikt in een corrosieve omgeving, introduceert Henan Cable Tray Factory dat het noodzakelijk is om eenkabeldienbladdat is behandeld met corrosiewerend of gemaakt van corrosiebestendige stijve materialen, en de corrosieweerstand moet aan de norm voldoen. Shandong Bolt Electrical Equipment Co., Ltd. raadt aan om eenkabeldienbladgemaakt van aluminiumlegering, die een betere corrosieweerstand heeft.
